产品名称：K35系列 三位五通电控/气控换向阀编 号：203336-278
型 号：203336-278
更新时间：2011.03.13
产品备注：样本及产品销售事宜，请致电我公司 021-56822441 56824336
点击查看大图片

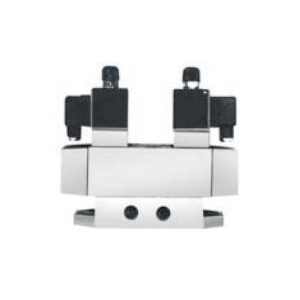

| K35H系列 三位五通换向阀 |
|
|
产品特点
该阀是具有三个位置的换向阀，其中位分三种型式：
（a）中位封闭式
（b）中位泄压式
（c）中位加压式 |
图形符号：

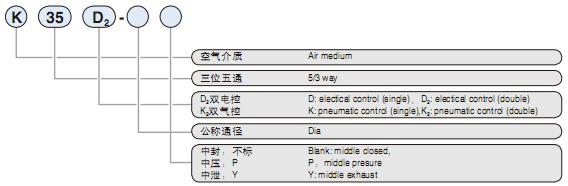

型号注释：
技术参数：
| 参数\型号 |
|
|
|
|
|
|
| 公称通径mm |
6 |
8 |
10 |
15 |
20 |
25 |
| 工作压力范围MPa |
0.2-0.8 |
0.15-0.8 |
| 泄漏量(mL/min) |
50 |
120 |
250 |
| 换向时间(sec) |
≤0.06 |
≤0.06 |
≤0.12 |
| 最高切换频率(Hz) |
≥8 |
≥6 |
≥4 |
| 环境温度℃ |
-5-50 |
-5-50 |
-5-50 |
| 介质温度℃ |
0-50 |
0-50 |
0-50 |
| 有效截面积S值(mm²) |
10 |
20 |
40 |
60 |
110 |
190 |
| 寿命（万次） |
≥150 |
≥150 |
≥150 |
| 电压 V |
AC220 DC24 |
| 电磁先导阀公称通径（mm） |
1.2 |
2 |
3 | |
