产品名称：QR5系列 推拉式手动换向阀编 号：205415-201
型 号：205415-201
更新时间：2011.03.13
产品备注：样本及产品销售事宜，请致电我公司 021-56822441 56824336
点击查看大图片
|

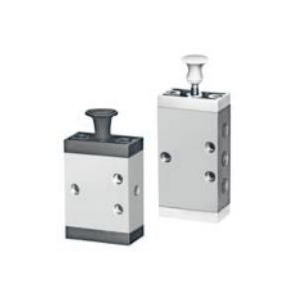

QR5系列 推拉式手动换向阀
|
|
产品特点
该阀是用来控制压缩空气流通方向或气路的通断，从而达到自动控制各种气动执行机构的目的，用作操纵机构。
This kind of valve is used to control the flow airection of ampressed air or the open / closed sfate of the air route, thereby achieving the control of pneumatic execution mechanisms. It is used as operating mechanism. |
图形符号：

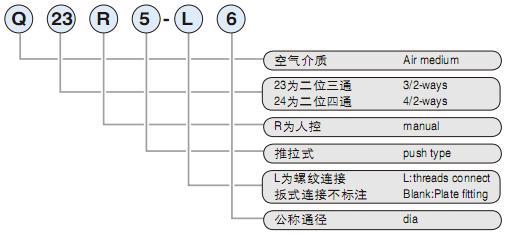

型号注释：
技术参数：
型 号 公称通径 有效截面积S值 泄漏量 接管螺纹 工作压力(MPa)
Q23R5(Q24R5)-L6 6 10 ≤0.1 G1/4 M12x1.25 0~0.8
Q23R5(Q24R5)-L8 8 20 ≤0.1 G1/4 M12x1.25 0~0.8
Q23R5(Q24R5)-L10 10 40 ≤0.2 G3/8 M16x1.5 0~0.8
Q23R5(Q24R5)-L15 15 60 ≤0.2 G1/2 M20x1.5 0~0.8
|
